全部產品介紹

一台機檯可以搭配2.5D全自動影像量測之功能,QS舜檢機之功能.3D雷射掃描輪廓之功能

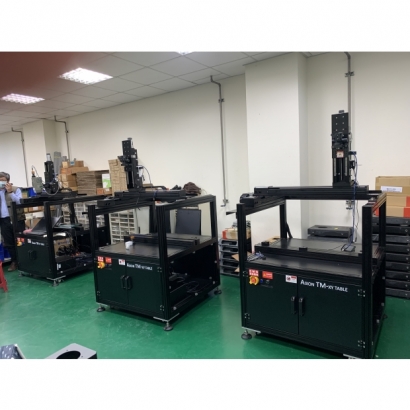

QS瞬間檢測+2.5D全自動+3D雷射三合一量測硬體說明 :
1. 德國最新之影像識別技術設計，在影像判別測量上，簡易、快速、精準、大量檢查…等優勢。
2. 操作人員只需將待測物置放於量測基座，不需定位，不需夾治具，一個按鍵即可自動測量。
3. QS瞬間檢測+2.5D全自動二合一量測系統，使用效率可抵5台手動量測機的量測速度，大幅減少量測設備的投資金額，降低了人員的訓練，管理，成本，更是自動化工業4.0之未來趨勢。
4. 搭配工廠生產線上自動化設備之專案設計，從->送料->檢測->篩檢->分類->完全自動檢測。

TF-4030非接觸影像量測儀-中古 桌上型
一)機台 4030 (中古5~6年，位於台中)
1.量測範圍(Measuring Area) X,Y,Z=400*300*200(mm)
2.光學尺解析，二軸光學尺。Resolution) ≦ 0.001mm
3.量測精度(Accuracy) E2=(3+L/200)um)
4.影像系統(Vision) 130萬像素，數位color camera
5.光源(illumination) 上，下兩種種光源，可控制光源亮度。
6三軸移動(Driver) 三軸手動。
7.鏡頭(LENS) POMEAS 0.7X~4.5X 定格鏡頭
影像倍率21X,30X,60X,90X,120X,135X
8.操作方式(Operation) X,Y,Z,三軸手動，可微調與快速移動。
9.花崗石底座，機械重量(Weight) 250kg。
10.校正片一片。
二)軟體AIX自動量測軟體 (新品已升級)
A. 適合WINDOW、11 等。
中英簡體環境切換，含自動尋邊系統， 幾何元素，點，線，圓，弧，橢圓，操場型，矩形，不規則型….等幾何元素之距離，角度，….等量測。幾何公差，同心度，正位度……等量測。
B. 可作座標設定，平移，旋轉及回復原設定點功能，且可處理點，線，圓，弧，夾角，交…等幾何元素，幾何公差運算功能。可利用圖形上既有之點資料，作記憶呼出，巨集程式編修，記憶量測順序，自動執行程式運算，以利量產或複雜工件之檢測。
C. DXF檔輸出，輸入，可與CAD/CAM連線檔案輸入，找出兩元素巨集定位，所有元素位置即時擺正。可擷取影像存成bmp or jpg檔, 並可至 excel 編輯。
D. 軟體可將結果資料以多種報表格式匯出，可將測量結果資料導出為 EXCEL報表。

一)機台
1. 量測範圍(Measuring Area) X,Y,Z=200*100*150(mm)
2. 光學尺解析 二軸光學尺。
(Resolution) ≦ 0.001mm
3. 量測精度(Accuracy) E2=(3+L/200)um
4. 影像系統(Vision) 160萬像素，數位color camera
5. 光源(illumination) 上、下兩種種光源，可控制
光源亮度。
6. 三軸移動(Driver) 三軸手動。
7. 鏡頭(LENS) POMEAS六段式手動鏡頭
(21X，30X，60X、90X、120X、135X)。
8. 操作方式(Operation) X,Y,Z,三軸手動控制，可微調與
快速移動。
9. 機械重量(Weight) 100kg。
10. 校正片一片。
二)軟體AIX自動量測軟體
A. 適合WINDOW11 等。
中英簡體環境切換，含自動尋邊系統， 幾何元素，點，線，圓，弧，橢圓，操場型，矩形，不規則型….可作座標設定，平移，旋轉及回復原設定點功能，且可處理點，線，圓，弧，夾角，交…等幾何元素，幾何公差運算功能。可利用圖形上既有之點資料，作記憶呼出，巨集程式編修，記憶量測順序，自動執行程式運算，以利量產或複雜工件之檢測。 。可擷取影像存成bmp or jpg檔, 並可至 excel 編輯。

可進行:
3D顯示,3D剖面, 3D模型角度和半徑量測, 體積和面積量測,粗糙度, 點高度量測功能
易用的2D和3D拼接

高品質的多元觀察方式完美的成像效果及高精準的測量模式
自動對接-多交點景深融合
超快速自動對焦和多焦點景深合成。憑藉我們優秀的高速移動演算法以及高精度Z軸解析度，
只需要簡單操作就可以得到一張全焦點範圍內都清晰的大景深樣品圖片
XYZ三軸電動移動方式，可以進行全自動拼接，精度高。

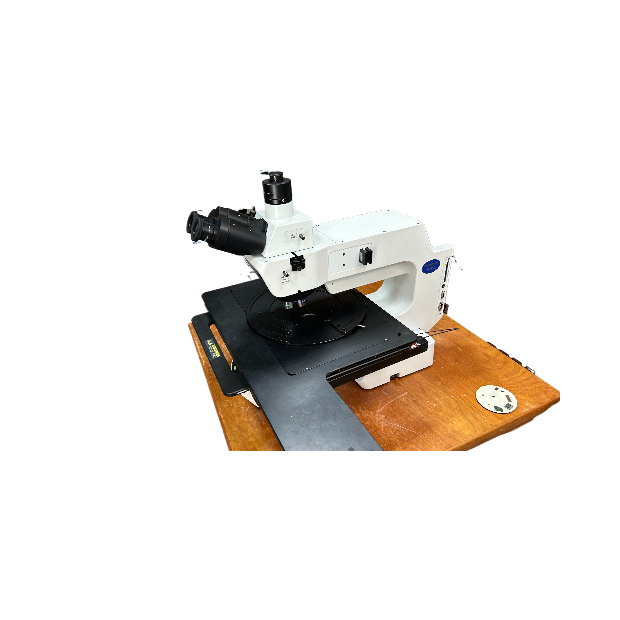

商品說明:
光學系統 : 無限遠色差校正光學系統
目鏡 : 超高解析視野平場目鏡10X/25mm，視度可調
物鏡 : 明暗視野半複消色差金相物鏡5X、10X、20X、50X
鼻輪 : 明暗視野5孔電動
基座：
100x100mm, 150x100mm, 200x150mm, 355x300mm。
粗調行程25mm, 微調精度0.001mm。
防止下滑的調節鬆緊裝置和隨機上限位元裝置。
內置100-240V寬電壓系統，採用數字調光，具有光強設定與復位功能。

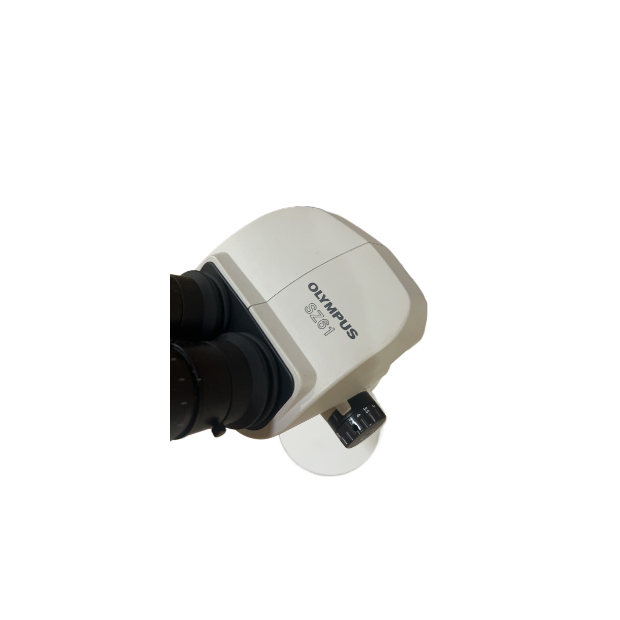

實體顯微鏡,為符合各種場所,各種環境,實體顯微鏡可以搭配特種尺寸平台或各式光源(表面環光,底部光,側面光,偏光..等 SWF15X/20X/30X目鏡，目鏡刻劃片，各式移動台，電子目鏡 各式LED燈，0.5X輔助鏡WD:195m，0.75X輔助鏡WD:145mm 1.5X輔助鏡WD:58mm，2X輔助鏡WD:35mm

一)機台 4030 (中古5~6年，位於台中)
1.量測範圍(Measuring Area) X,Y,Z=400*300*200(mm)
2.光學尺解析，二軸光學尺。Resolution) ≦ 0.001mm
3.量測精度(Accuracy) E2=(3+L/200)um)
4.影像系統(Vision) 130萬像素，數位color camera
5.光源(illumination) 上，下兩種種光源，可控制光源亮度。
6三軸移動(Driver) 三軸手動。
7.鏡頭(LENS) POMEAS 0.7X~4.5X 定格鏡頭
影像倍率21X,30X,60X,90X,120X,135X
8.操作方式(Operation) X,Y,Z,三軸手動，可微調與快速移動。
9.花崗石底座，機械重量(Weight) 250kg。
10.校正片一片。

一:機台
1. 量測範圍(Measuring Area) X,Y,Z=800*1000*250(mm)
2. 光學尺解析 (Resolution) ≦0.1um
3. 量測精度(Accuracy) Exy=(3.5+L/200)um
4. 移動速度(Speedy) 1-250mm/sec 。
5. 重現性(Repeatability) 土3.5um。
6. 影像系統(Vision) 500萬像素↑，數位color camera
7. 光源(illumination) 上、下，同軸三種光源
光源皆為可程式控制之LED燈。
8. 驅動(Driver) 三軸Servo Motor。
9. 鏡頭(LENS) POMAS-12.5X-AUTO ZOOMLENS
光學倍率(0.58X~7X) 影像倍率18X~255X
影像倍率可設定10組倍率可程式控制。
10. 操作方式(Operation) X,Y,Z,鏡頭四軸電腦程式控制。
多功能控制搖桿控制器。
11. 機械重量(Weight):2,500kg。

．內孔徑：φ76mm
．調焦行程：50mm
．上下可調亮度LED燈
．可搭配NIKON立體顯微鏡
．可搭配OLYMPUS立體顯微鏡

．內孔徑：φ76mm
．調焦行程：106mm
．上下可調亮度LED燈
．可搭配NIKON立體顯微鏡
．可搭配OLYMPUS立體顯微鏡

J2方柱機座
內孔徑：φ76mm
調焦行程：106mm
可搭配NIKON立體顯微鏡
可搭配OLYMPUS立體顯微鏡
