2.5D影像量測儀,影像量測儀,全自動影像量測儀,二次元量測儀,工具顯微鏡

規格行程 :
200x100x200mm/300x200x200mm
400x300x200mm/500x400x200mm
HIK500萬RGB高解析乙太網路工業攝影機
業界首創軟體支援2448x2048超高解析度
無段倍率鏡頭 : 20x~125X (6.5:1變倍比)
光壆尺讀值 : 英國Renishaw 0.5um
X/Y軸精度 : 超高精度 3+L/300um
表面/輪廓/同軸光源 : 全自動控制高亮度LED
機構與移動平台採花崗岩設計，更提高機器精度
點、線、圓、弧、距離、高度之量測與公差設定
多種輸出方式／客制化報表／SPC統計分析
選購 : 探針／雷射／光譜共焦雷射系統

商品特特:
規格行程 :
300x200x200mm/400x300x200mm
500x400x200mm/600x600x200mm

HIK500萬RGB高解析乙太網路工業攝影機
業界首創軟體支援2448x2048超高解析度
無段倍率鏡頭 : 20x~240X (12:1變倍比)
光壆尺讀值 : 英國Renishaw 0.1um
X/Y軸精度 : 超高精度 2+L/300um
表面/輪廓/同軸光源 : 全自動控制高亮度LED
機構與移動平台採花崗岩設計，更提高機器精度
點、線、圓、弧、距離、高度之量測與公差設定
多種輸出方式／客制化報表／SPC統計分析
選購 : 探針／雷射／光譜共焦雷射系統

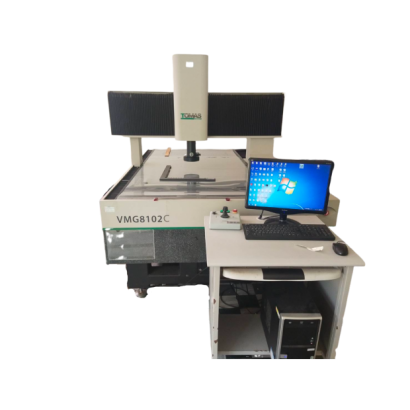

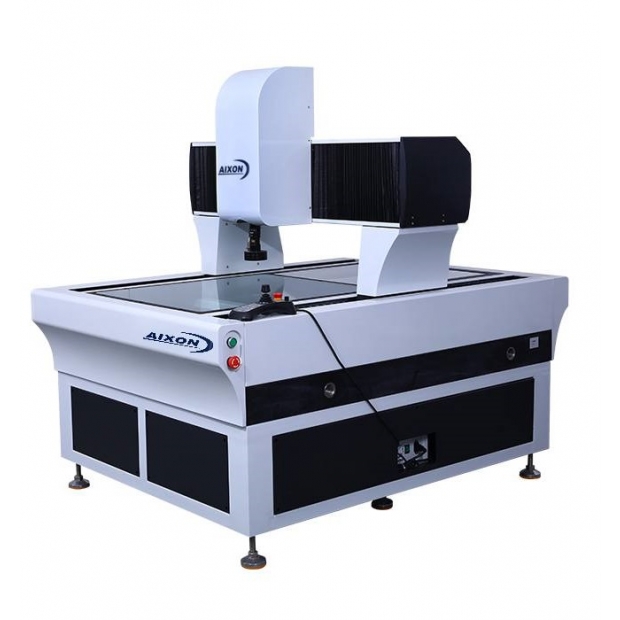

規格行程 : X,Y,Z移動行程
650x750x250mm/800x1000x250mm/1050x1250x250mm
1250x1650x250mm/1600x2000x250mm
HIK500萬RGB高解析乙太網路工業攝影機
業界首創軟體支援2448x2048超高解析度
無段倍率鏡頭 : 20x~252X (12:1變倍比)
光壆尺讀值 : 英國Renishaw 0.1um
X/Y軸精度 : 超高精度 2.5+L/200um
表面/輪廓/同軸光源 : 全自動控制高亮度LED
機構與移動平台採花崗岩設計，更提高機器精度
點、線、圓、弧、距離、高度之量測與公差設定
多種輸出方式／客制化報表／SPC統計分析
選購 : 探針／雷射／光譜共焦雷射系統

商品各色:

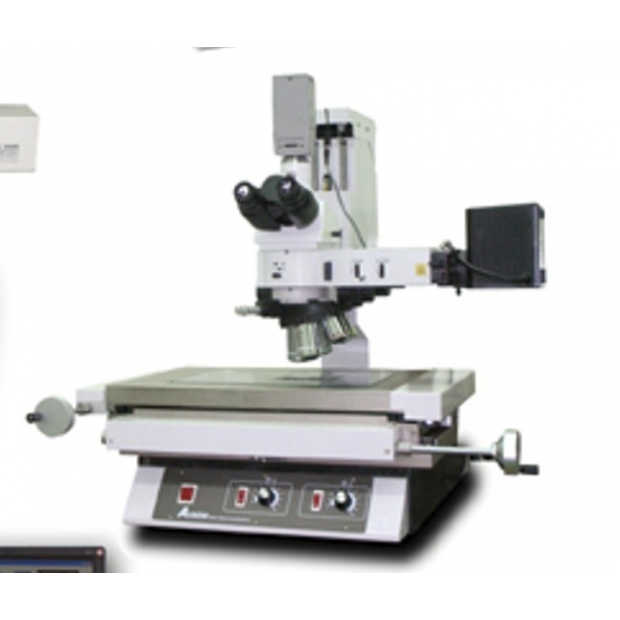

量測行程 : 100x100x100~900x600x100mm
光學尺解析 : 0.0005,0.0001mm
床台材質 : 鍍硬鉻處理
基座材質 : 00級花崗岩基座
影像系統 : 600~2000萬超高解析彩色系統
精密滑軌 : 線性滑軌
表面光源 : 同軸LED
標準光學 : 目鏡10X，物鏡5X , 10X , 20X , 50X , 100X
金相光學 : 可搭配 Olympus、Nikon、MXFM
量測系統 : 多功能中文量測軟體或多功能處理器

商品各色:

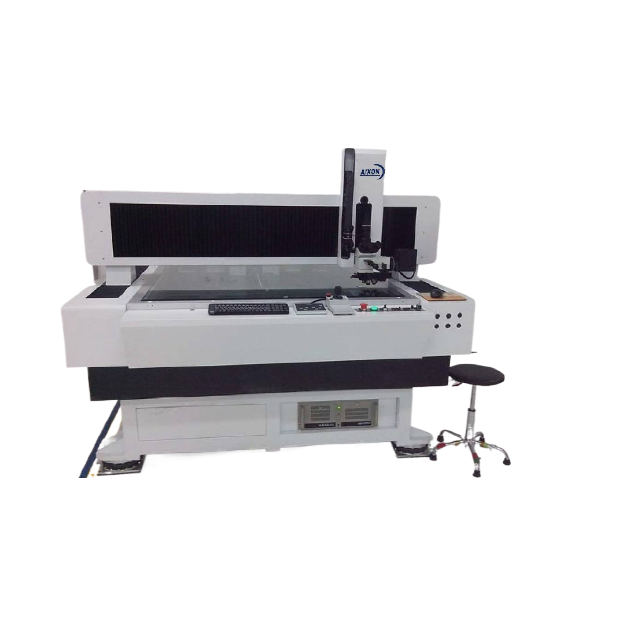

量測行程: 500x400x100 ~ 1600x1200x100mm
光學尺解析 : 0.0001mm
基座材質 : 00級花崗岩基座
影像系統 : 日本超高解析彩色系統
標準光學 : 目鏡10X，物鏡5X，10X，20X，50X，100X
金相光學 : 可搭配 Olympus、Nikon、MXFM
量測系統 : 多功能中文量測軟體或多功能處理器
量測系統 : 全自動影像量測軟體。
移動:伺服馬達,線性馬達
操作:搖桿操作或軟體介面操作

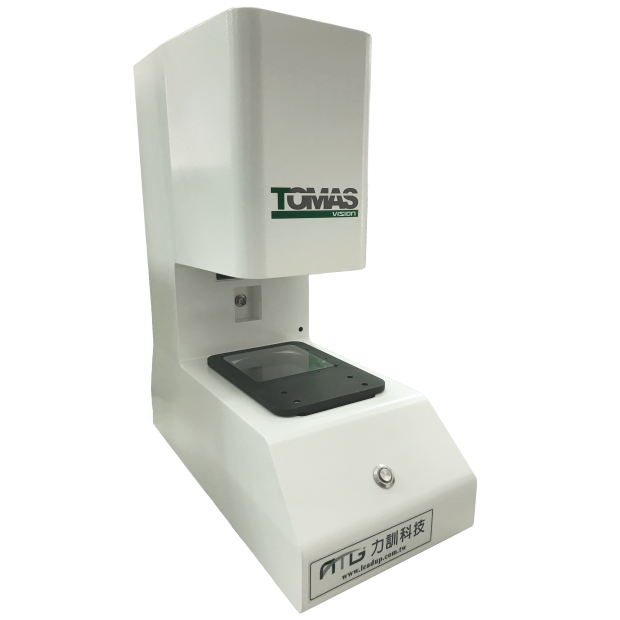

QS自動影像瞬檢量測系統硬體說明 :
1. 德國最新之影像識別技術設計，在影像判別測量上，簡易、快速、精準、大量檢查…等優勢。
2. 操作人員只需將待測物置放於量測基座，不需定位，不需夾治具，一個按鍵即可自動測量。
3. QS自動影像瞬檢量測系統使用效率可抵三台手動量測機的量測速度，大幅減少量測設備的投資金額，可完全降低了人員的訓練，管理，成本，更是工廠自動化工業4.0之未來趨勢。
4. 搭配工廠生產線上自動化設備之專案設計，從->送料->檢測->篩檢->分類->完全自動檢測。

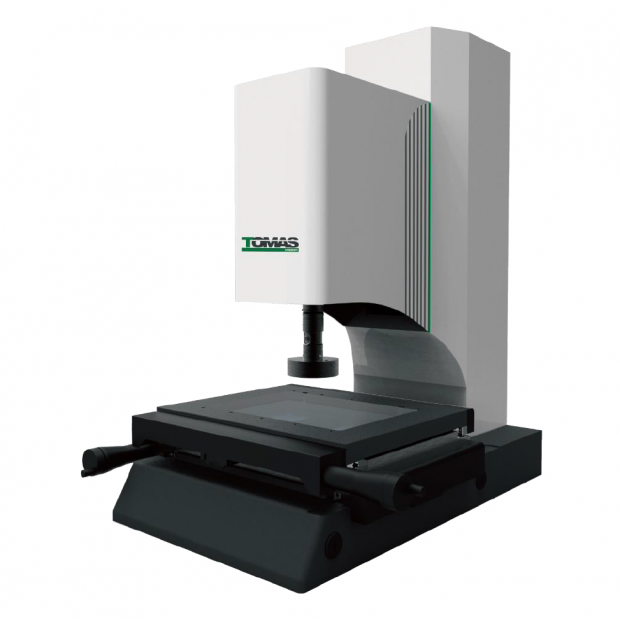

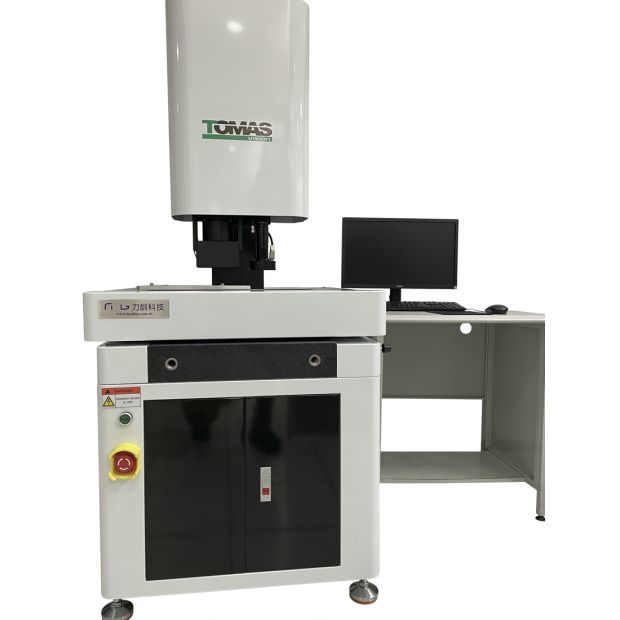

DS432DCC3in1 QS瞬間檢測+2.5D全自動+3D雷射三合一量測系統
一，機台規格說明:
• 攝影機：
* QS : 2000萬RGB高解析乙太網路工業攝影機 * 2.5D : 500萬RGB高解析乙太網路工業攝影機*3D雷射掃描KEYENCE
• 光學鏡頭：
* QS : 遠心視野光學鏡頭 : 3x * 2.5D : 全自動連續變倍同軸鏡頭：18-255x
* 3D雷射掃描KEYENCE
• 精度：
* QS : ±4 um * 2.5D : 3.0+L/200 um *3D雷射掃描KEYENCE(以KEYENCE 規格)
• 行程：400x300x200mm
• 光學尺： 英國RENISHAW 0.0001mm
• 全自動輪廓光源：高亮度遠心平行光源
• 全自動表面光源：高亮度可程式控制光源
• 硬體特殊性：* 00級花崗岩移動平台 (非一般鋁合金基座)
* 00級花崗岩基座 (非一般鑄鐵基座)
二，軟體功能說明
QS 3in1AOI幾何視覺量測軟體
• 中英文界面並支援繁＼簡体
• 可量測點．線．圓．弧．角度．距離．橢圓．矩型．連續曲線．傾斜補正．
平面補正及原點設定
• 量測結果並可顯示公差值．真圓度．真直度．位置度．垂直度．平行度
• 座標顯示、呼出、列印、影像處理、要素測組合功能、座標處理、系統處理、•• 繪圖處理、輔助說明
• 程式編輯，大量及重複量測
• 螢幕上任意點自動對焦功能
• 支援AutoCAD＼Excellon＼Gebber
• 即時量測數據報表輸出
 使用者自行定義輸出數據項目
 客製化報表輸出、Word、Excel格式
三，應用行業:
半導體,Touch panel,ITO,導電粒子,藍寶石基板,LED,LED封裝,TFT-LCD,FPC,網版
IC,精密零組件,金相組織,電池模組業,

一，機台規格說明:
• 光譜共焦雷射頭(3D雷射頭)：光譜共焦雷射量測儀 LA-1010 M
Confocal Laser Probe Sensor Systems
* 2.5D : 500萬RGB高解析乙太網路工業攝影機*
* 2.5D : 全自動連續變倍同軸鏡頭：18-255x
* RENISHAW 探針
• 精度：
* QS : 2.5D : 3.0+L/200 um *光譜共焦雷射掃描(以規格)
• 行程：400x300x200mm
• 光學尺： 英國RENISHAW 0.0001mm
探針: 英國RENISHAW 探針。
• 全自動表面光源：高亮度可程式控制光源
• 硬體特殊性：* 00級花崗岩移動平台 (非一般鋁合金基座)
* 00級花崗岩基座 (非一般鑄鐵基座)
二，軟體功能說明
QS 3in1AOI幾何視覺量測軟體
• 中英文界面並支援繁＼簡体
• 可量測點．線．圓．弧．角度．距離．橢圓．矩型．連續曲線．傾斜補正．
平面補正及原點設定
• 量測結果並可顯示公差值．真圓度．真直度．位置度．垂直度．平行度
• 座標顯示、呼出、列印、影像處理、要素測組合功能、座標處理、系統處理、•• 繪圖處理、輔助說明
• 程式編輯，大量及重複量測
• 螢幕上任意點自動對焦功能
• 支援AutoCAD＼Excellon＼Gebber
• 即時量測數據報表輸出
 使用者自行定義輸出數據項目
 客製化報表輸出、Word、Excel格式
三，應用行業:
半導體,Touch panel,ITO,導電粒子,藍寶石基板,LED,LED封裝,TFT-LCD,FPC,網版
IC,精密零組件,金相組織,電池模組業,
