DS432DCC3in1 QS瞬間檢測+2.5D全自動+3D雷射三合一量測系統
一，機台規格說明:

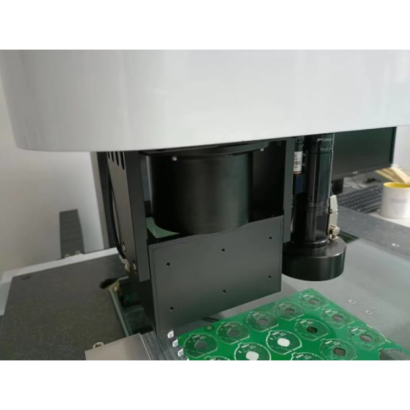

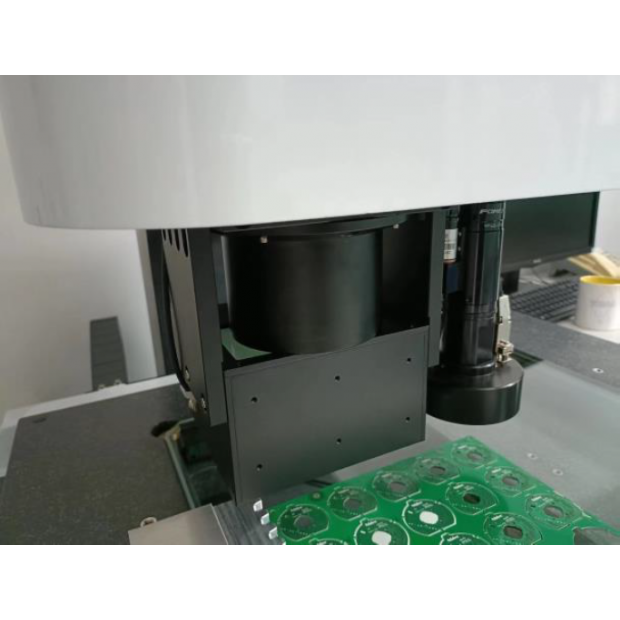

攝影機：
* QS : 2000萬RGB高解析乙太網路工業攝影機 * 2.5D : 500萬RGB高解析乙太網路工業攝影機*3D雷射掃描KEYENCE
光學鏡頭：
* QS : 遠心視野光學鏡頭 : 3x * 2.5D : 全自動連續變倍同軸鏡頭：18-255x

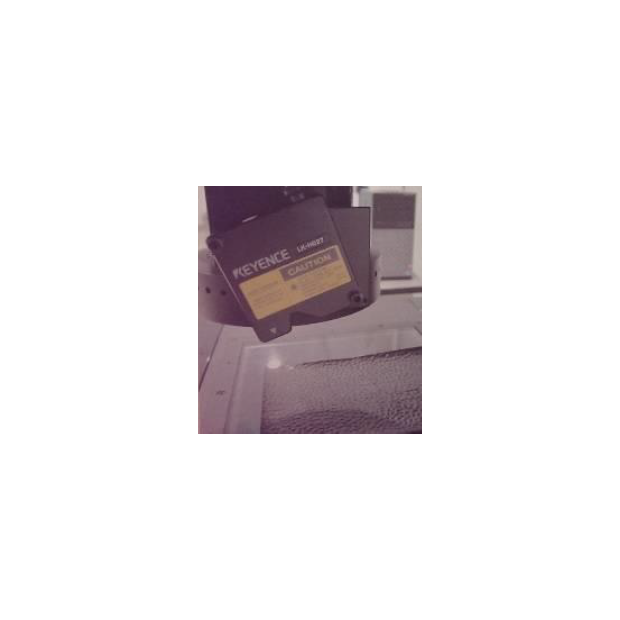

* 3D雷射掃描KEYENCE
精度：
* QS : ±4 um * 2.5D : 3.0+L/200 um *3D雷射掃描KEYENCE(以KEYENCE 規格)
行程：400x300x200mm
光學尺： 英國RENISHAW 0.0001mm
全自動輪廓光源：高亮度遠心平行光源
全自動表面光源：高亮度可程式控制光源
硬體特殊性：* 00級花崗岩移動平台 (非一般鋁合金基座)
00級花崗岩基座 (非一般鑄鐵基座)
二，軟體功能說明
QS 3in1AOI幾何視覺量測軟體
中英文界面並支援繁＼簡体
可量測點．線．圓．弧．角度．距離．橢圓．矩型．連續曲線．傾斜補正．
平面補正及原點設定
量測結果並可顯示公差值．真圓度．真直度．位置度．垂直度．平行度
座標顯示、呼出、列印、影像處理、要素測組合功能、座標處理、系統處理、• 繪圖處理、輔助說明
程式編輯，大量及重複量測
螢幕上任意點自動對焦功能
支援AutoCAD＼Excellon＼Gebber
即時量測數據報表輸出
使用者自行定義輸出數據項目
客製化報表輸出、Word、Excel格式
三，應用行業:
半導體,Touch panel,ITO,導電粒子,藍寶石基板,LED,LED封裝,TFT-LCD,FPC,網版
IC,精密零組件,金相組織,電池模組業,
