全部產品介紹

商品特特:
規格行程 :
300x200x200mm/400x300x200mm
500x400x200mm/600x600x200mm

HIK500萬RGB高解析乙太網路工業攝影機
業界首創軟體支援2448x2048超高解析度
無段倍率鏡頭 : 20x~240X (12:1變倍比)
光壆尺讀值 : 英國Renishaw 0.1um
X/Y軸精度 : 超高精度 2+L/300um
表面/輪廓/同軸光源 : 全自動控制高亮度LED
機構與移動平台採花崗岩設計，更提高機器精度
點、線、圓、弧、距離、高度之量測與公差設定
多種輸出方式／客制化報表／SPC統計分析
選購 : 探針／雷射／光譜共焦雷射系統

產品特點Fectures

自動升降功能
500萬畫素鏡頭
掃描精度高達4微米
全系列支援彩色掃描
超大視野取像無盲點
STL.PLY.OBJ開放式系統

商品說明:
光學系統 : 無限遠色差校正光學系統
目鏡 : 超高解析視野平場目鏡10X/25mm，視度可調
物鏡 : 明暗視野半複消色差金相物鏡5X、10X、20X、50X
鼻輪 : 明暗視野5孔電動
基座：
100x100mm, 150x100mm, 200x150mm, 355x300mm。
粗調行程25mm, 微調精度0.001mm。
防止下滑的調節鬆緊裝置和隨機上限位元裝置。
內置100-240V寬電壓系統，採用數字調光，具有光強設定與復位功能。

AIXON CX-43M金相顯微鏡
產品介紹
Product introduction
CX43M產品介紹
全新 CX43M 研究級金相顯微鏡集成了明場，偏光，DIC微分干涉等多種觀察功能，從外觀到性能都緊跟國際領先設計風向，致力於拓展工業領域全新格局。
RX43系列研究級明暗場金相顯微鏡採用了模組化設計，為廣泛的材料學和工業應用提供了多樣化的解決方案。
RX43M研究級明暗場金相顯微鏡的設計中融入了便於理解操作的功能設計

規格:
1. 光學系統 無限遠色差校正光學系統
2. 觀察筒 倒像，無限遠鉸鏈三目觀察筒，瞳距調節範圍:50mm～76mm；
3. 目鏡 高眼點大視野平場目鏡SWH10X23mm（視度可調）
物鏡 專業無限遠半複消色差明暗場金相物鏡5x、10x、20x、50x、(選配100x） 5X物鏡NA0.15,WD14.35mm 10X物鏡NA0.30,WD8.5mm 20X物鏡NA0.45,WD3mm 50X物鏡NA0.75,WD3.0mm 100X物鏡NA0.90,WD1 / 長工100X物鏡NA0.80,WD3.0(選配)
4. 物鏡轉換器 5孔明暗場手動物鏡轉換器（帶DIC插槽）
5. 機架 透反兩用機架，低手位粗微同軸調焦機構，粗調行程27mm，微調精度0.001mm。帶有防止下滑的調節鬆緊裝置和隨機上限位元裝置。帶平臺位置上下調節機構，最大樣品高度40mm
6. 載物台 3X2雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積210X175mm，工作臺面：135X125mm，玻璃檯面：101X101mm，移動範圍：75mmX52mm可配反射用金屬載物台板，透反兩用玻璃載物台板
右手位4英寸機械平臺，移動行程：105mmX102mm機械平臺，X、Y方向同軸調節；可帶透射系統擋光板，帶玻璃載物台板(選配)
7. 上照明系統 自我調整寬電壓，反射燈室，單顆大功率10WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調。
8. 下照明系統 自我調整寬電壓，透射燈室，單顆大功率10WLED，暖色
9. 聚光鏡 透射用消色差聚光鏡(N.A0.9)，帶可變孔徑光闌，中心可調 其他選購附件 攝影攝像附件：、0.5X C介面，可調焦；(1X、0.65X選配) 4K高清成像系統、USB3.0電腦版成像系統相機 高精度測微尺，格值0.01mm 軟體（專業測量系統、金相分析系統、

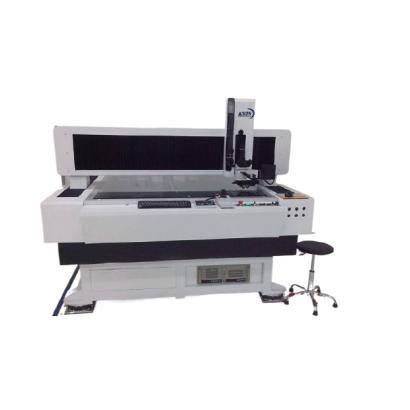

規格行程 : X,Y,Z移動行程
650x750x250mm/800x1000x250mm/1050x1250x250mm
1250x1650x250mm/1600x2000x250mm
HIK500萬RGB高解析乙太網路工業攝影機
業界首創軟體支援2448x2048超高解析度
無段倍率鏡頭 : 20x~252X (12:1變倍比)
光壆尺讀值 : 英國Renishaw 0.1um
X/Y軸精度 : 超高精度 2.5+L/200um
表面/輪廓/同軸光源 : 全自動控制高亮度LED
機構與移動平台採花崗岩設計，更提高機器精度
點、線、圓、弧、距離、高度之量測與公差設定
多種輸出方式／客制化報表／SPC統計分析
選購 : 探針／雷射／光譜共焦雷射系統

產品優勢

★ 業界最優異的量測顯微鏡。
★ 優異且清晰的光學成像，穩定可靠的載物台精度。
★ 非接觸式 Z 的高度量測。
★ 各種照明方式及設備，因應各種工件的變化性。
★ 支援更大量測行程的載物台 ( For MM-800 系列 )。
★ 搭配工具顯微鏡專用量測軟體可輕鬆完成各項量測工作，提升工作效率。

NIKON LV-150,NIKON LV150NL,LV150NA 金相顯微鏡
特點
• 比較傳統只用對比偵測方式 LV - DAF 對焦範圍更大；特別是應用於 LCD 基板，可以更快速對焦。
• LV - DAF 使用白色的 LED 光源，可隨著待測物對光線反射率的強弱而自行調整自動對焦之燈源亮度。
• 提供明視野，暗視野及干涉相位差之觀察，可選擇反射式(上光源)及穿透式(上光源)之燈源。
• 自動程式化調整，可依照產品種類之不同設定 10 組最適合之參數狀態；設定簡易快速。
• LV - DAF 可經由 USB 或 RS232 port 由電腦控制或由 Nikon DS - L4 數位照相系統驅動。
• LV - DAF 可搭配其他 Nikon LV 系列產品使用；當結合 Nikon 特有的 LV - ECON 使用時，可觀察特定之待測物並將其調整至最適狀態。
• Nikon 提供 SDK(software development kit：軟體開發套件)，可輕易整合或支援不同系統及客製化機台使用。
規格
偵測系統：Nikon 複合式自動對焦系統結合裂隙光學投影及對比偵測。
• 自動對焦光源：近似 IR LED(λ = 770nm)。
• 物鏡:CFI60,2.5X–100X , LCD 檢測專用 CR 物鏡。
• 自動對焦模式：連續模式和搜尋模式。
• 對焦範圍：2.5X 物鏡 – 5.5mm 以上；5X 物鏡 – 4.5mm 以上。
• 10X 物鏡 – 1.3mm 以上；20X 物鏡 – 320um 以上。
• 50X 物鏡 – 50um 以上；100X 物鏡 – 10um 以上。
• 對焦時間：小於 0.7 秒(20X 物鏡時在 200um 內無搜尋功能)。
• 對焦精度(重現性)：對焦深度小於 1 / 2。
• 自動對焦特點：使用自動對焦時，能精確調整對焦位置。
• 最小解析度：0.05um。
• 傳輸方式：USB，RS232，paralle I / O。
• 電源需求：100 – 240 V AC；1.0A；50 / 60 Hz。


運用
金相顯微鏡的用途 無論是光學型還是數位型，金相顯微鏡幾乎可用於任何需要觀察光滑金屬表面的行業或研究領域。 包括冶金學、礦物學和寶石學。 製造商還可利用數位或光學金相顯微鏡來檢查材料和元件是否有缺陷或磨損跡象

規格行程 :
200x100x200mm/300x200x200mm
400x300x200mm/500x400x200mm
HIK500萬RGB高解析乙太網路工業攝影機
業界首創軟體支援2448x2048超高解析度
無段倍率鏡頭 : 20x~125X (6.5:1變倍比)
光壆尺讀值 : 英國Renishaw 0.5um
X/Y軸精度 : 超高精度 3+L/300um
表面/輪廓/同軸光源 : 全自動控制高亮度LED
機構與移動平台採花崗岩設計，更提高機器精度
點、線、圓、弧、距離、高度之量測與公差設定
多種輸出方式／客制化報表／SPC統計分析
選購 : 探針／雷射／光譜共焦雷射系統

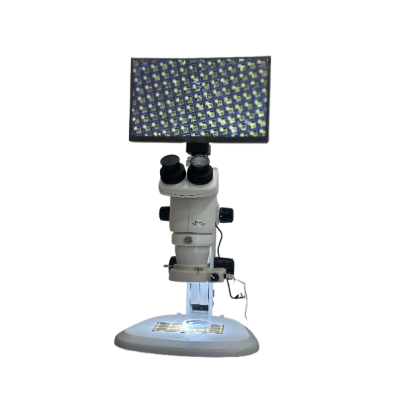

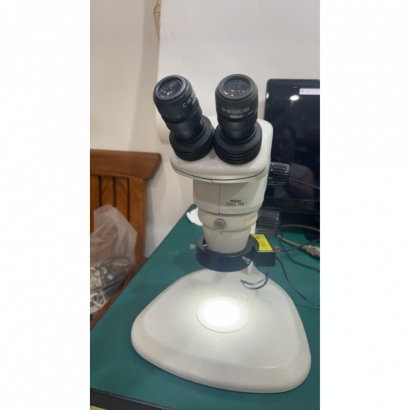

NIKON SMZ74顯微镜具有7.5倍的變焦和115毫米的長工作距離，非常適合工業和生物醫學應用。採用新的全反射棱镜可生成更明亮、更高對比度的圖像，防霉設計使顯微镜能在温度和濕度很高的環境中使用。SMZ-745T三眼型號配有顯微镜相機接口内置0.55x C-mount，可直C-mount CCD。

AIM3000自動取點專業量測軟體
1. 適合WINDOW7，10，11 等。
中英簡體環境切換，含自動尋邊系統， 幾何元素，點，線，圓，弧，橢圓，操場型，矩形，不規則型….等幾何元素之距離，角度，….等量測。幾何公差，同心度，正位度……等量測。
2. 可作座標設定，平移，旋轉及回復原設定點功能，且可處理點，線，圓，弧，夾角，交…等幾何元素，幾何公差運算功能。可利用圖形上既有之點資料，作記憶呼出，巨集程式編修，記憶量測順序，自動執行程式運算，以利量產或複雜工件之檢測。
3. DXF檔輸出，輸入，可與CAD/CAM連線檔案輸入，找出兩元素巨集定位，所有元素位置即時擺正。可擷取影像存成bmp or jpg檔, 並可至 excel 編輯。
4. 軟體可將結果資料以多種報表格式匯出，可將測量結果資料導出為 EXCEL、WORD格式的報表。
5. 跨視野影像拼圖，影像存圖…等量測功能。
6. SPC 統計管制，上下限管制等。

商品各色:
量測行程 : 100x100x100~900x600x100mm
光學尺解析 : 0.0001mm
床台材質 : 鍍硬鉻處理
基座材質 : 00級花崗岩基座
影像系統 : 600~2000萬超高解析彩色系統
精密滑軌 : 線性滑軌
表面光源 : 高亮度LED
標準光學 : 目鏡10X，物鏡5X，10X，20X，50X
金相光學 : 可搭配 Olympus、Nikon、MXFM
量測系統 : 多功能中文量測軟體或多功能處理器
