全部產品介紹

一:機台

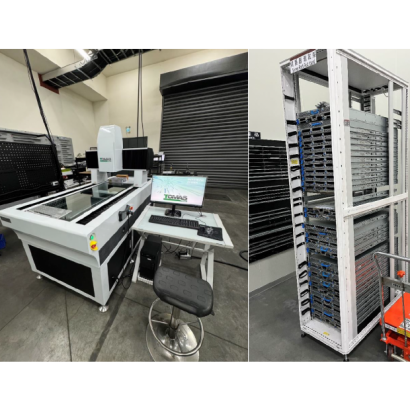

1. 量測範圍(Measuring Area) X,Y,Z=800*1000*250(mm)
2. 光學尺解析 (Resolution) ≦0.1um
3. 量測精度(Accuracy) Exy=(3.5+L/200)um
4. 移動速度(Speedy) 1-250mm/sec 。
5. 重現性(Repeatability) 土3.5um。
6. 影像系統(Vision) 500萬像素↑，數位color camera
7. 光源(illumination) 上、下，同軸三種光源
光源皆為可程式控制之LED燈。
8. 驅動(Driver) 三軸Servo Motor。
9. 鏡頭(LENS) POMAS-12.5X-AUTO ZOOMLENS
光學倍率(0.58X~7X) 影像倍率18X~255X
影像倍率可設定10組倍率可程式控制。
10. 操作方式(Operation) X,Y,Z,鏡頭四軸電腦程式控制。
多功能控制搖桿控制器。
11. 機械重量(Weight):2,500kg。

．內孔徑：φ76mm
．調焦行程：50mm
．上下可調亮度LED燈
．可搭配NIKON立體顯微鏡
．可搭配OLYMPUS立體顯微鏡

．內孔徑：φ76mm
．調焦行程：106mm
．上下可調亮度LED燈
．可搭配NIKON立體顯微鏡
．可搭配OLYMPUS立體顯微鏡

J2方柱機座
內孔徑：φ76mm
調焦行程：106mm
可搭配NIKON立體顯微鏡
可搭配OLYMPUS立體顯微鏡

商品各色:
量測行程 : 100x100x100~900x600x100mm
光學尺解析 : 0.0005,0.0001mm
床台材質 : 鍍硬鉻處理
基座材質 : 00級花崗岩基座
影像系統 : 600~2000萬超高解析彩色系統
精密滑軌 : 線性滑軌
表面光源 : 同軸LED

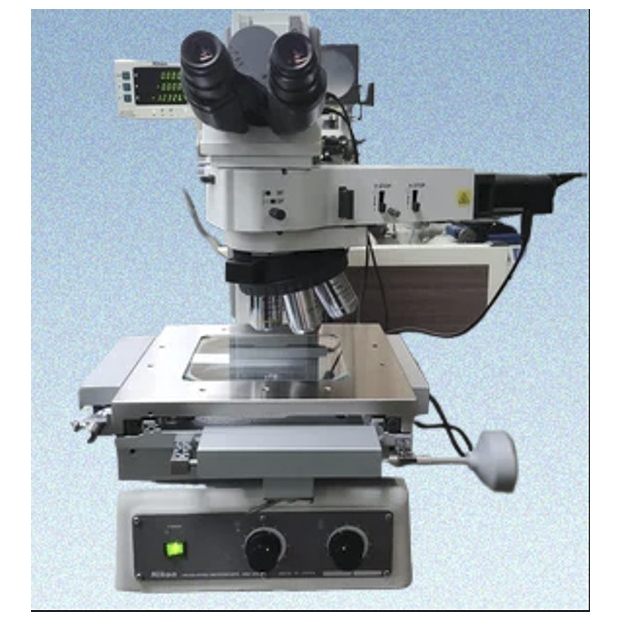

標準光學 : 目鏡10X，物鏡5X , 10X , 20X , 50X , 100X
金相光學 : 可搭配 Olympus、Nikon、MXFM
量測系統 : 多功能中文量測軟體或多功能處理器

商品各色:
量測行程: 500x400x100 ~ 1600x1200x100mm
光學尺解析 : 0.0001mm
基座材質 : 00級花崗岩基座
影像系統 : 日本超高解析彩色系統
標準光學 : 目鏡10X，物鏡5X，10X，20X，50X，100X
金相光學 : 可搭配 Olympus、Nikon、MXFM
量測系統 : 多功能中文量測軟體或多功能處理器
量測系統 : 全自動影像量測軟體。
移動:伺服馬達,線性馬達
操作:搖桿操作或軟體介面操作

一台機檯可以搭配2.5D全自動影像量測之功能,QS舜檢機之功能.3D雷射掃描輪廓之功能
QS瞬間檢測+2.5D全自動+3D雷射三合一量測硬體說明 :
1. 德國最新之影像識別技術設計，在影像判別測量上，簡易、快速、精準、大量檢查…等優勢。
2. 操作人員只需將待測物置放於量測基座，不需定位，不需夾治具，一個按鍵即可自動測量。
3. QS瞬間檢測+2.5D全自動二合一量測系統，使用效率可抵5台手動量測機的量測速度，大幅減少量測設備的投資金額，降低了人員的訓練，管理，成本，更是自動化工業4.0之未來趨勢。
4. 搭配工廠生產線上自動化設備之專案設計，從->送料->檢測->篩檢->分類->完全自動檢測。

QS自動影像瞬檢量測系統硬體說明 :
1. 德國最新之影像識別技術設計，在影像判別測量上，簡易、快速、精準、大量檢查…等優勢。
2. 操作人員只需將待測物置放於量測基座，不需定位，不需夾治具，一個按鍵即可自動測量。
3. QS自動影像瞬檢量測系統使用效率可抵三台手動量測機的量測速度，大幅減少量測設備的投資金額，可完全降低了人員的訓練，管理，成本，更是工廠自動化工業4.0之未來趨勢。
4. 搭配工廠生產線上自動化設備之專案設計，從->送料->檢測->篩檢->分類->完全自動檢測。

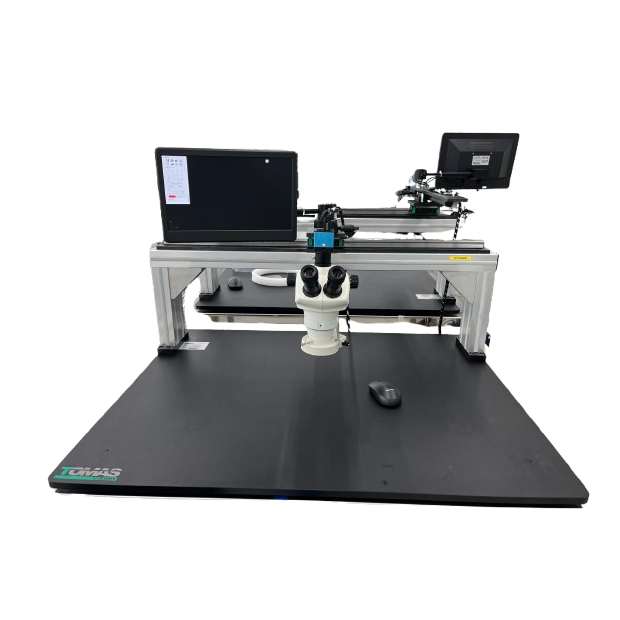

客製化顯微鏡,手動,全自動影像量測,安裝NIKON,OLYMPUS,KEYENCE 高倍鏡頭。將高倍顯微鏡如NIKON,OLYMPUS,KEYENCE 透過高精度,高穩定度之移動平台,將光學倍率500X~1000X也能穩定操作與使用。

1. 量測範圍(Measuring Area) X,Y,Z=200*100*150(mm)
2. 光學尺解析 二軸光學尺。
(Resolution) ≦ 0.001mm
3. 量測精度(Accuracy) E2=(3+L/200)um
4. 影像系統(Vision) 160萬像素，數位color camera
5. 光源(illumination) 上、下兩種種光源，可控制
光源亮度。
6. 三軸移動(Driver) 三軸手動。
7. 鏡頭(LENS) POMEAS六段式手動鏡頭
(21X，30X，60X、90X、120X、135X)。

內徑61mm外徑9mm 全長100mm
使用壽命:約20000小時
電源:110V~220V
色溫:5000K
特色:專用顯微鏡偏光模組，壽命長品質穩定可結合於各式顯微鏡上。

客製化顯微鏡,手動,全自動影像量測,安裝NIKON,OLYMPUS,KEYENCE 高倍鏡頭。將高倍顯微鏡如NIKON,OLYMPUS,KEYENCE 透過高精度,高穩定度之移動平台,將光學倍率500X~1000X也能穩定操作與使用。
