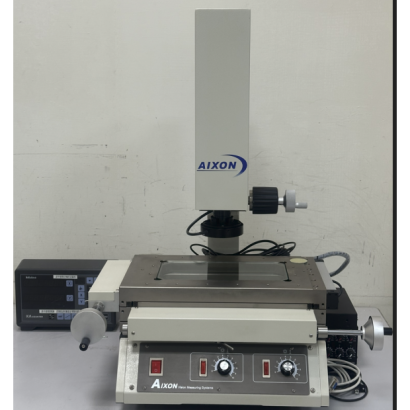

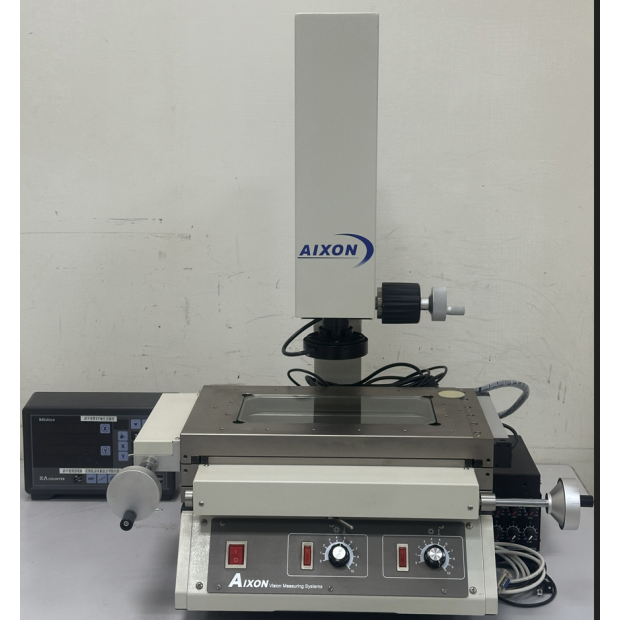

AIXON TF-2010 影像量測儀

AIXON TF-2010 影像量測儀
一)機台
1. 量測範圍(Measuring Area) X,Y,Z=200*100*150(mm)
2. 光學尺解析 二軸光學尺。
(Resolution) ≦ 0.001mm
3. 量測精度(Accuracy) E2=(3+L/200)um
4. 影像系統(Vision) 160萬像素，數位color camera
5. 光源(illumination) 上、下兩種種光源，可控制
光源亮度。
6. 三軸移動(Driver) 三軸手動。
7. 鏡頭(LENS) POMEAS六段式手動鏡頭
(21X，30X，60X、90X、120X、135X)。
8. 操作方式(Operation) X,Y,Z,三軸手動控制，可微調與
快速移動。
9. 機械重量(Weight) 100kg。
10. 校正片一片。
二)軟體AIX自動量測軟體
A. 適合WINDOW11 等。
中英簡體環境切換，含自動尋邊系統， 幾何元素，點，線，圓，弧，橢圓，操場型，矩形，不規則型….可作座標設定，平移，旋轉及回復原設定點功能，且可處理點，線，圓，弧，夾角，交…等幾何元素，幾何公差運算功能。可利用圖形上既有之點資料，作記憶呼出，巨集程式編修，記憶量測順序，自動執行程式運算，以利量產或複雜工件之檢測。 。可擷取影像存成bmp or jpg檔, 並可至 excel 編輯。
