手動機台 半自動機台-TF-series

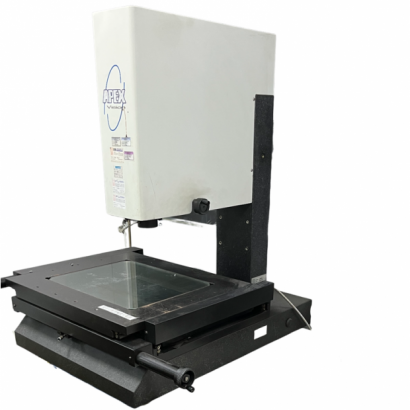

TF-4030非接觸影像量測儀-中古 桌上型
一)機台 4030 (中古5~6年，位於台中)
1.量測範圍(Measuring Area) X,Y,Z=400*300*200(mm)
2.光學尺解析，二軸光學尺。Resolution) ≦ 0.001mm
3.量測精度(Accuracy) E2=(3+L/200)um)
4.影像系統(Vision) 130萬像素，數位color camera
5.光源(illumination) 上，下兩種種光源，可控制光源亮度。
6三軸移動(Driver) 三軸手動。
7.鏡頭(LENS) POMEAS 0.7X~4.5X 定格鏡頭
影像倍率21X,30X,60X,90X,120X,135X
8.操作方式(Operation) X,Y,Z,三軸手動，可微調與快速移動。
9.花崗石底座，機械重量(Weight) 250kg。
10.校正片一片。
二)軟體AIX自動量測軟體 (新品已升級)
A. 適合WINDOW、11 等。
中英簡體環境切換，含自動尋邊系統， 幾何元素，點，線，圓，弧，橢圓，操場型，矩形，不規則型….等幾何元素之距離，角度，….等量測。幾何公差，同心度，正位度……等量測。
B. 可作座標設定，平移，旋轉及回復原設定點功能，且可處理點，線，圓，弧，夾角，交…等幾何元素，幾何公差運算功能。可利用圖形上既有之點資料，作記憶呼出，巨集程式編修，記憶量測順序，自動執行程式運算，以利量產或複雜工件之檢測。
C. DXF檔輸出，輸入，可與CAD/CAM連線檔案輸入，找出兩元素巨集定位，所有元素位置即時擺正。可擷取影像存成bmp or jpg檔, 並可至 excel 編輯。
D. 軟體可將結果資料以多種報表格式匯出，可將測量結果資料導出為 EXCEL報表。
