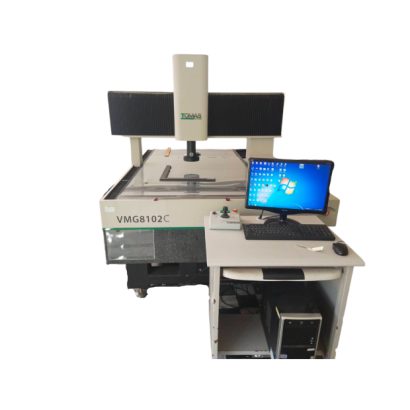

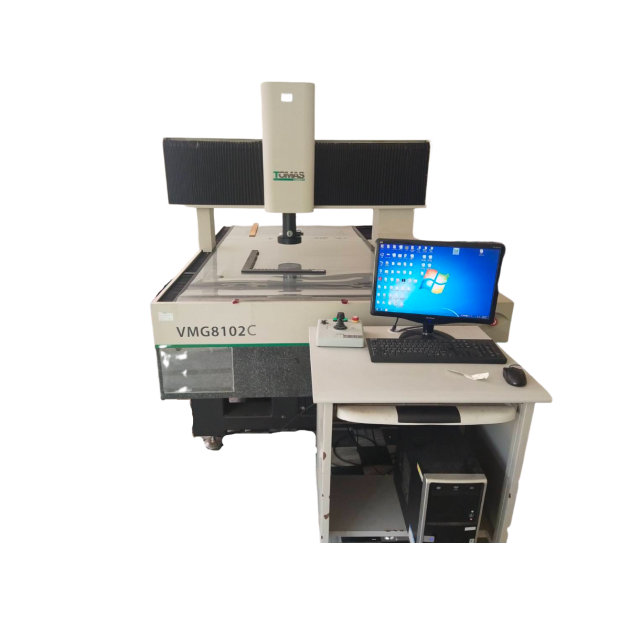

中古機台-全自動機台 8001000 CNC
中古機台-全自動機台 8001000 CNC
一:機台
1. 量測範圍(Measuring Area) X,Y,Z=800*1000*250(mm)
2. 光學尺解析 (Resolution) ≦0.1um
3. 量測精度(Accuracy) Exy=(3.5+L/200)um
4. 移動速度(Speedy) 1-250mm/sec 。
5. 重現性(Repeatability) 土3.5um。
6. 影像系統(Vision) 500萬像素↑，數位color camera
7. 光源(illumination) 上、下，同軸三種光源
光源皆為可程式控制之LED燈。
8. 驅動(Driver) 三軸Servo Motor。
9. 鏡頭(LENS) POMAS-12.5X-AUTO ZOOMLENS
光學倍率(0.58X~7X) 影像倍率18X~255X
影像倍率可設定10組倍率可程式控制。
10. 操作方式(Operation) X,Y,Z,鏡頭四軸電腦程式控制。
多功能控制搖桿控制器。
11. 機械重量(Weight):2,500kg。
1. 量測範圍(Measuring Area) X,Y,Z=800*1000*250(mm)
2. 光學尺解析 (Resolution) ≦0.1um
3. 量測精度(Accuracy) Exy=(3.5+L/200)um
4. 移動速度(Speedy) 1-250mm/sec 。
5. 重現性(Repeatability) 土3.5um。
6. 影像系統(Vision) 500萬像素↑，數位color camera
7. 光源(illumination) 上、下，同軸三種光源
光源皆為可程式控制之LED燈。
8. 驅動(Driver) 三軸Servo Motor。
9. 鏡頭(LENS) POMAS-12.5X-AUTO ZOOMLENS
光學倍率(0.58X~7X) 影像倍率18X~255X
影像倍率可設定10組倍率可程式控制。
10. 操作方式(Operation) X,Y,Z,鏡頭四軸電腦程式控制。
多功能控制搖桿控制器。
11. 機械重量(Weight):2,500kg。
詳細介紹
一:機台
1. 量測範圍(Measuring Area) X,Y,Z=800*1000*250(mm)
2. 光學尺解析 (Resolution) ≦0.1um
3. 量測精度(Accuracy) Exy=(3.5+L/200)um
4. 移動速度(Speedy) 1-250mm/sec 。
5. 重現性(Repeatability) 土3.5um。
6. 影像系統(Vision) 500萬像素↑，數位color camera
7. 光源(illumination) 上、下兩種光源 光源皆為可程式控制之LED燈。
8. 驅動(Driver) 三軸Servo Motor。
9. 鏡頭(LENS) POMAS-12.5X-AUTO ZOOMLENS 光學倍率(0.58X~7X) 影像倍率18X~255X 影像倍率可設定10組倍率可程式控制。
10. 操作方式(Operation) X,Y,Z,鏡頭四軸電腦程式控制。 多功能控制搖桿控制器。
11. 機械重量(Weight):2,500kg。
二:軟體AIX全自動量測軟體
A. 適合WINDOW，10、11 等。
中英簡體環境切換，含自動尋邊系統， 幾何元素，點，線，圓，弧，橢圓，操場型，矩形，不規則型….等幾何元素之距離，角度，….等量測。幾何公差，同心度，正位度……等量測。
B. 可作座標設定，平移，旋轉及回復原設定點功能，且可處理點，線，圓，弧，夾角，交…等幾何元素，幾何公差運算功能。可利用圖形上既有之點資料，作記憶呼出，巨集程式編修，記憶量測順序，自動執行程式運算，以利量產或複雜工件之檢測。
C. DXF檔輸出，輸入，可與CAD/CAM連線檔案輸入，找出兩元素巨集定位，所有元素位置即時擺正。可擷取影像存成bmp or jpg檔, 並可至 excel 編輯。
D. 軟體可將結果資料以多種報表格式匯出，可將測量結果資料導出為 EXCEL、WORD、TXT、格式的報表。
E. 跨視野影像拼圖，影像存圖…等量測功能。
F. SPC 統計管制，上下限管制等。
G. 專案表格:依貴司出貨表格
出貨報告格式，量測完直接將數據拋至出貨報告格式內。
三:電腦配備
ASUS / 16G / 1TB SSD M.2(PCI-e) x2
win 11 pro (不含OFFICE)
擴充槽:1 x PCI-e x 1、1 x PCI-e x 16、1 x PCI
24吋LCD
