關於漢磊
本公司擁有之影像式量測系統、金相顯微鏡系統，目前深獲國內外工業界之肯定與信賴、並為科技業設計世界頂尖之專業量測系統，如PCB印刷電路版之『CT型快速尺寸與影像系統』、TFT-LCD液晶面板產業之『PR型雷射修補專用機』『BH型大行程CNC面板檢測系統』全方位LCD自動分析系統。 AI伺服器客製化量測機
PROJECT
產品介紹
MORE

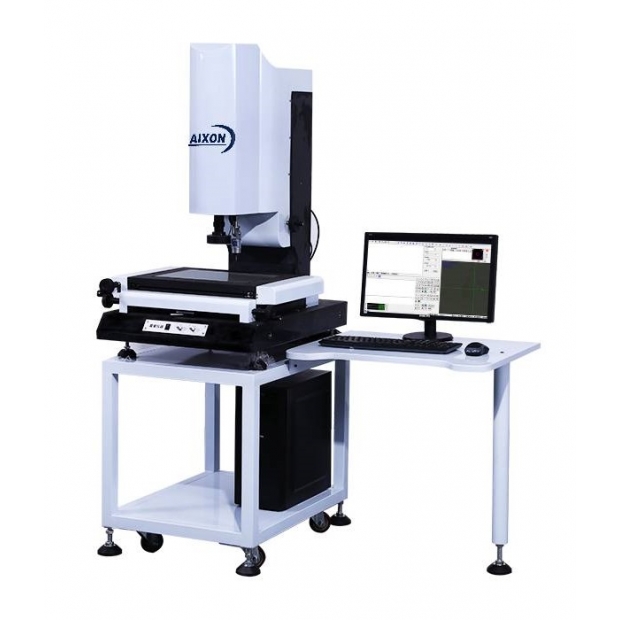

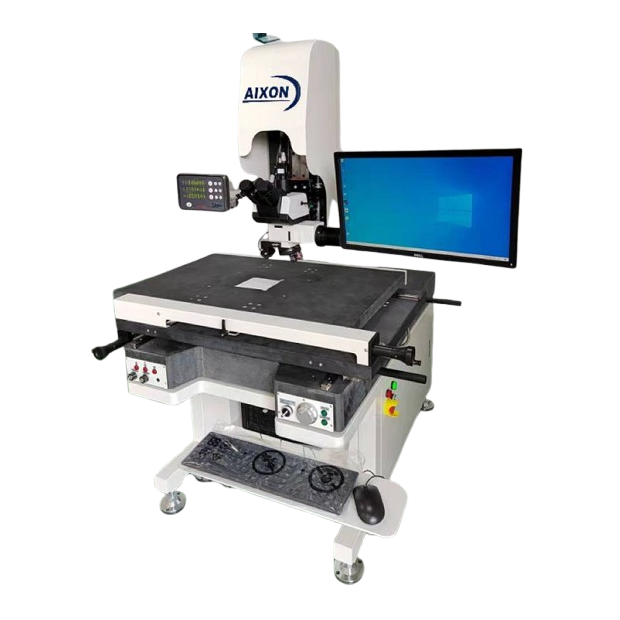

Probe Card 檢查儀, AIXON G 43+NIKON
型 號 AIXON Vision G43+NIKON
量測範圍X軸：400mm、Y軸：300mm、Z軸：150mm
機構設計 C型
00級花崗岩基座 (非鋁合金or鑄鐵床台)
基礎平台 採用日本NB無牙螺桿，可快速移動機
機構材質 依結構及應用之考量，採鋁合金及鐵材加工製作，表面均經陽極、染黑，鐵材均為鍍硬鉻處理。
鈑金封蓋均施以高溫粉體烤漆，確保表面硬度。外部固定螺絲均為不鏽鋼材質。
三軸軌道 採日本原裝NB系列線性滑軌模組與交叉滾子導軌
傳動方式 採日本原裝NB 系列精密滾珠螺桿傳動。
光 學 尺 英國RENISHAW光學尺。解析度為 0.0001mm (0.1 um )。
量測精度 3+L/200 (um)。
定位精度 0.0001mm (0.1 um)。
載台平面度 10um
避震方式 底部鋼架另加裝四組水平調整防震腳座，防低頻震動傳導
外觀尺寸 G43- 1000X1000X1600mm（L x W x H）。
電力系統 100~240 V
品牌 NIKON CFI60
三眼頭 正向三眼頭
目鏡 10X Eyepiece (內建十字刻劃片)
鼻輪 手動/電動
物鏡
(WD)mm
TU Plan Epi 5X 23.5(mm)
TU Plan Epi 10X 17.5(mm)
TU Plan Epi SLWD 20X 30(mm)
TU Plan Epi ELWD 50X 11(mm)
量測範圍X軸：400mm、Y軸：300mm、Z軸：150mm
機構設計 C型
00級花崗岩基座 (非鋁合金or鑄鐵床台)
基礎平台 採用日本NB無牙螺桿，可快速移動機
機構材質 依結構及應用之考量，採鋁合金及鐵材加工製作，表面均經陽極、染黑，鐵材均為鍍硬鉻處理。
鈑金封蓋均施以高溫粉體烤漆，確保表面硬度。外部固定螺絲均為不鏽鋼材質。
三軸軌道 採日本原裝NB系列線性滑軌模組與交叉滾子導軌
傳動方式 採日本原裝NB 系列精密滾珠螺桿傳動。
光 學 尺 英國RENISHAW光學尺。解析度為 0.0001mm (0.1 um )。
量測精度 3+L/200 (um)。
定位精度 0.0001mm (0.1 um)。
載台平面度 10um
避震方式 底部鋼架另加裝四組水平調整防震腳座，防低頻震動傳導
外觀尺寸 G43- 1000X1000X1600mm（L x W x H）。
電力系統 100~240 V
品牌 NIKON CFI60
三眼頭 正向三眼頭
目鏡 10X Eyepiece (內建十字刻劃片)
鼻輪 手動/電動
物鏡
(WD)mm
TU Plan Epi 5X 23.5(mm)
TU Plan Epi 10X 17.5(mm)
TU Plan Epi SLWD 20X 30(mm)
TU Plan Epi ELWD 50X 11(mm)
MORE

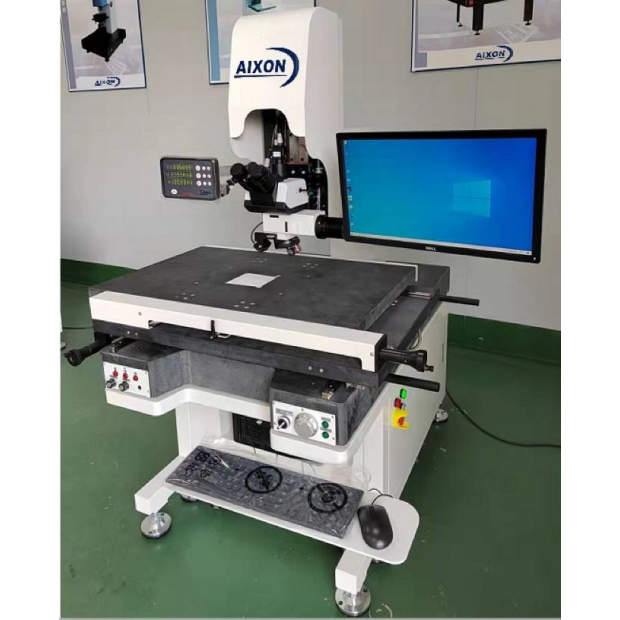

Probe Card 檢查儀, AIXON G 6 4 +NIKON
型 號 AIXON Vision G64+NIKON
量測範圍 X軸：600mm、Y軸：400mm、Z軸：150mm
00級花崗岩移動平台 (非鋁合金or鑄鐵床台)
基礎平台 採用日本NB無牙螺桿，可快速移動機
機構材質 依結構及應用之考量，採鋁合金及鐵材加工製作，表面均經陽極、染黑，鐵材均為鍍硬鉻處理。
鈑金封蓋均施以高溫粉體烤漆，確保表面硬度。外部固定螺絲均為不鏽鋼材質。
三軸軌道 採日本原裝NB系列線性滑軌模組與交叉滾子導軌
傳動方式 採日本原裝NB 系列精密滾珠螺桿傳動。
光 學 尺 英國RENISHAW光學尺。解析度為 0.0001mm (0.1 um )。
量測精度 3+L/200 (um)。
定位精度 0.0001mm (0.1 um)。
載台平面度 10um
避震方式 底部鋼架另加裝四組水平調整防震腳座，防低頻震動傳導
外觀尺寸 G64- 1100X1200X1600mm（L x W x H）。
電力系統 100~240 V
品牌 NIKON CFI60
三眼頭 正向三眼頭
目鏡 10X Eyepiece (內建十字刻劃片)
鼻輪 手動/電動
物鏡
(WD)mm
TU Plan Epi 5X 23.5(mm)
TU Plan Epi 10X 17.5(mm)
TU Plan Epi SLWD 20X 30(mm)
TU Plan Epi ELWD 50X 11(mm)
量測範圍 X軸：600mm、Y軸：400mm、Z軸：150mm
00級花崗岩移動平台 (非鋁合金or鑄鐵床台)
基礎平台 採用日本NB無牙螺桿，可快速移動機
機構材質 依結構及應用之考量，採鋁合金及鐵材加工製作，表面均經陽極、染黑，鐵材均為鍍硬鉻處理。
鈑金封蓋均施以高溫粉體烤漆，確保表面硬度。外部固定螺絲均為不鏽鋼材質。
三軸軌道 採日本原裝NB系列線性滑軌模組與交叉滾子導軌
傳動方式 採日本原裝NB 系列精密滾珠螺桿傳動。
光 學 尺 英國RENISHAW光學尺。解析度為 0.0001mm (0.1 um )。
量測精度 3+L/200 (um)。
定位精度 0.0001mm (0.1 um)。
載台平面度 10um
避震方式 底部鋼架另加裝四組水平調整防震腳座，防低頻震動傳導
外觀尺寸 G64- 1100X1200X1600mm（L x W x H）。
電力系統 100~240 V
品牌 NIKON CFI60
三眼頭 正向三眼頭
目鏡 10X Eyepiece (內建十字刻劃片)
鼻輪 手動/電動
物鏡
(WD)mm
TU Plan Epi 5X 23.5(mm)
TU Plan Epi 10X 17.5(mm)
TU Plan Epi SLWD 20X 30(mm)
TU Plan Epi ELWD 50X 11(mm)
MORE

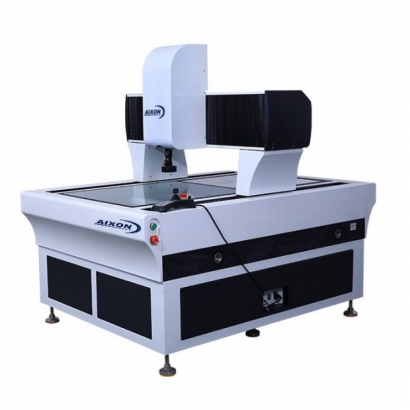

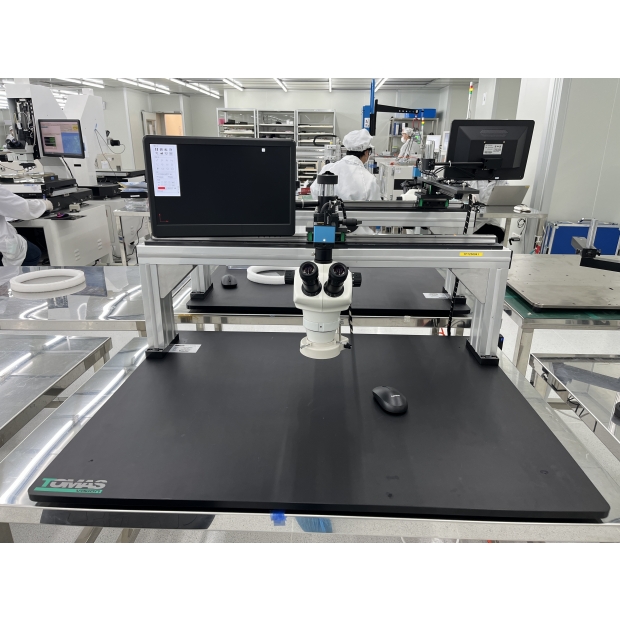

Probe Card 檢查儀 T64+ST0850 龍門 高解析 檢測系統
1. 機構規格：
600x400x150mm行程
Hiwin精密級線性滑軌
鋁合金硬陽基座平台
X/Y軸快速移動設計
Z軸可拆式設計

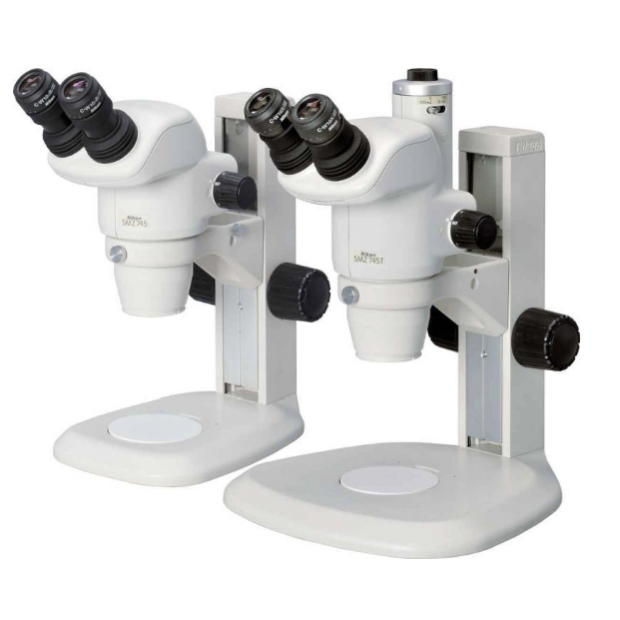

2. 光學規格：NIKON SMZ745 或SZ45
無段鏡頭 : 0.65X~5.0X 或0.67X~4.5X段連續變焦
廣角目鏡 : 10X (6.5X~50X)或(6.7X~45X)
觀察鏡筒 : 45˚傾斜度
工作距離 : 115mm或100mm
高亮度60顆LED環狀光源組
600x400x150mm行程
Hiwin精密級線性滑軌
鋁合金硬陽基座平台
X/Y軸快速移動設計
Z軸可拆式設計
2. 光學規格：NIKON SMZ745 或SZ45
無段鏡頭 : 0.65X~5.0X 或0.67X~4.5X段連續變焦
廣角目鏡 : 10X (6.5X~50X)或(6.7X~45X)
觀察鏡筒 : 45˚傾斜度
工作距離 : 115mm或100mm
高亮度60顆LED環狀光源組
MORE

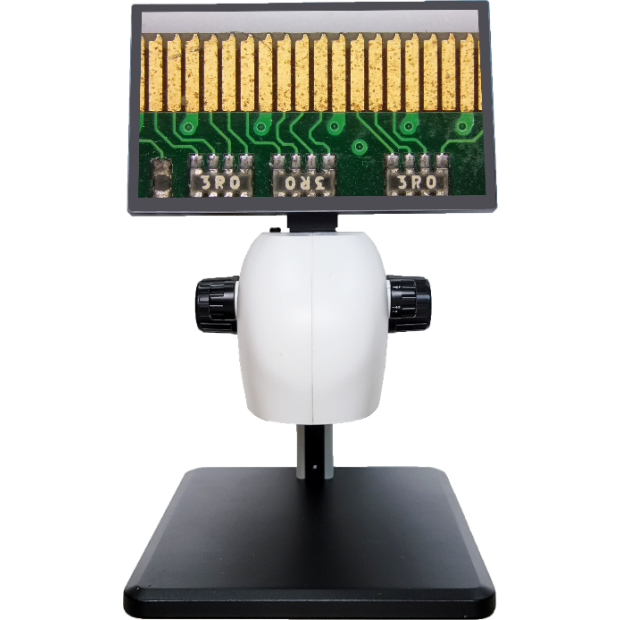

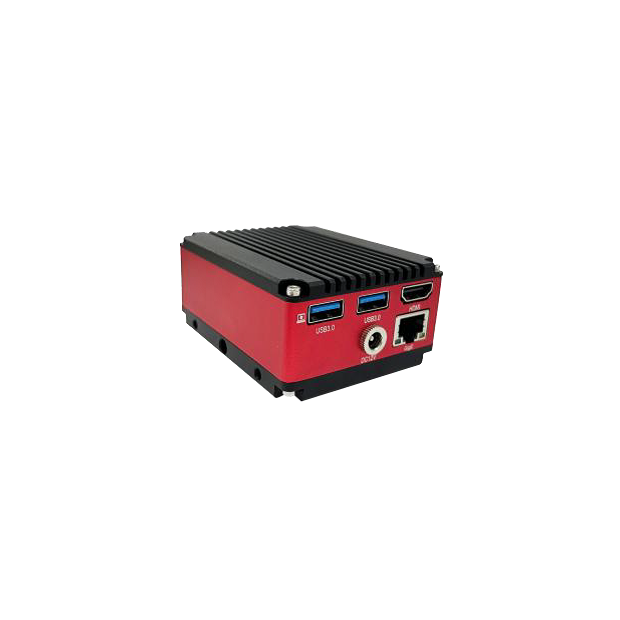

Smart IP 4K HDNI CCD
1. 具備網路傳輸功能，可儲存照片至電腦或IP (大公司不能使用USB)
2. 830萬影像，每秒60幀，HDMI即時傳輸圖像，可拍照、錄影
3. 內建量測功能使用滑鼠操作
4. SONY高性能感光晶片，低雜訊、高靈敏度，色彩還原度高
5. 自訂介面編輯、自訂範本編輯功能
6. HDMI2.0介面自我調整4K、1080P模式切換
7. 支援框選測量方式，測量更快捷，精度更高
8. 更多快捷操作測量，一鍵式測量
2. 830萬影像，每秒60幀，HDMI即時傳輸圖像，可拍照、錄影
3. 內建量測功能使用滑鼠操作
4. SONY高性能感光晶片，低雜訊、高靈敏度，色彩還原度高
5. 自訂介面編輯、自訂範本編輯功能
6. HDMI2.0介面自我調整4K、1080P模式切換
7. 支援框選測量方式，測量更快捷，精度更高
8. 更多快捷操作測量，一鍵式測量
MORE

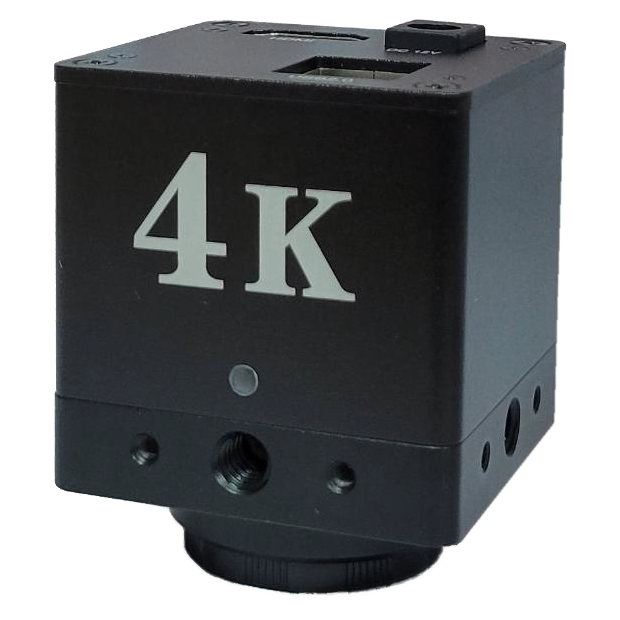

4K CCD GX-4K CCD HDMI
特色說明
1. 高解析800萬畫素，高速影像處理。
2. 內建量測功能，可直接於螢幕畫面上量測。
3. 支援USB隨身碟儲存量測數據、圖片。
4. 支援進階支援進階量測功能，可依據現有
量測線段再進一步量測。
5. 支援自動尋邊功能可更準確選取待量測點。
6. 支援自訂使用介面，可依使用習慣調整介面
7. 支援自訂範本繪製，可快速於螢幕比對畫面
1. 高解析800萬畫素，高速影像處理。
2. 內建量測功能，可直接於螢幕畫面上量測。
3. 支援USB隨身碟儲存量測數據、圖片。
4. 支援進階支援進階量測功能，可依據現有
量測線段再進一步量測。
5. 支援自動尋邊功能可更準確選取待量測點。
6. 支援自訂使用介面，可依使用習慣調整介面
7. 支援自訂範本繪製，可快速於螢幕比對畫面
MORE

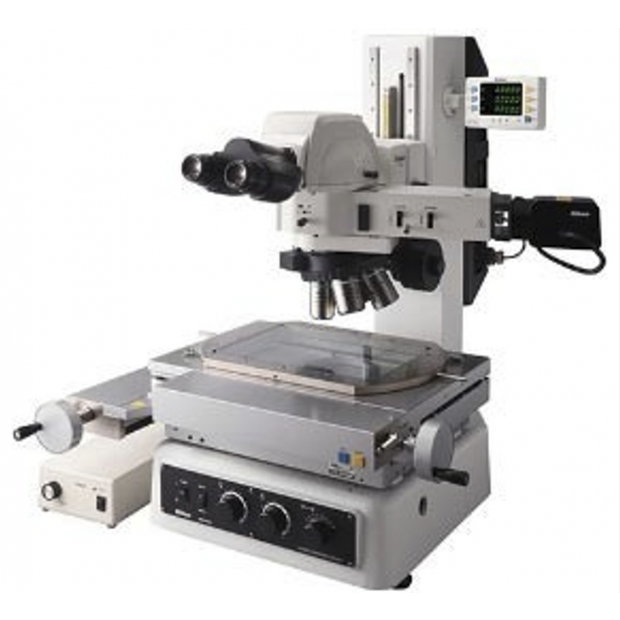

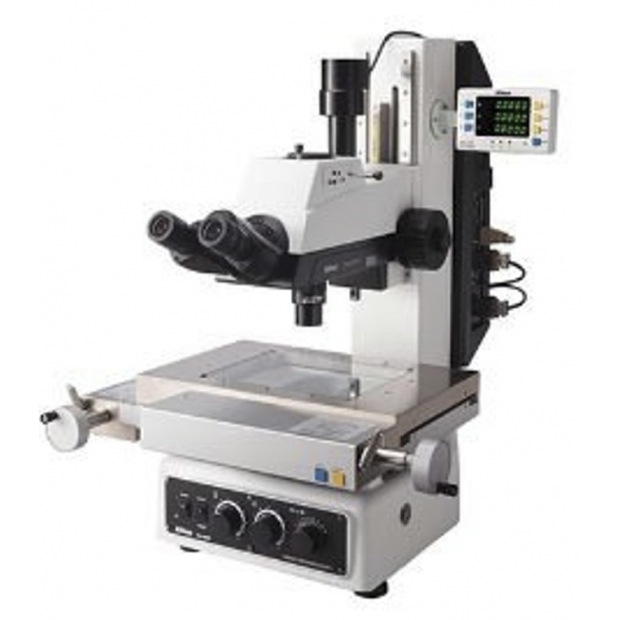

NIKON MM400,MM800工具顯微鏡
產品優勢
★ 業界最優異的量測顯微鏡。
★ 優異且清晰的光學成像，穩定可靠的載物台精度。
★ 非接觸式 Z 的高度量測。
★ 各種照明方式及設備，因應各種工件的變化性。
★ 支援更大量測行程的載物台 ( For MM-800 系列 )。
★ 搭配工具顯微鏡專用量測軟體可輕鬆完成各項量測工作，提升工作效率。
★ 業界最優異的量測顯微鏡。
★ 優異且清晰的光學成像，穩定可靠的載物台精度。
★ 非接觸式 Z 的高度量測。
★ 各種照明方式及設備，因應各種工件的變化性。
★ 支援更大量測行程的載物台 ( For MM-800 系列 )。
★ 搭配工具顯微鏡專用量測軟體可輕鬆完成各項量測工作，提升工作效率。
MORE
MM800 NIKON
產品優勢
★ 業界最優異的量測顯微鏡。
★ 優異且清晰的光學成像，穩定可靠的載物台精度。
★ 非接觸式 Z 的高度量測。
★ 各種照明方式及設備，因應各種工件的變化性。
★ 支援更大量測行程的載物台 ( For MM-800 系列 )。
★ 搭配工具顯微鏡專用量測軟體可輕鬆完成各項量測工作，提升工作效率。
產品說明
物鏡種類 ( U-Type 金相物鏡模組 / T-Type 單鏡頭模組 )
MM-400 是創新設計的量測型顯微鏡，專為工業測量和圖像分析而設計。於載物台 X、Y 軸安裝精密光學尺，藉由載物台位移，光學尺與讀取頭即可讀取出相對位移的距離，提供跨視野量測的限制，在科技產業不斷日新月異，更高階、更微小化的線路或精密製程中更是不可或缺的量測設備，MM-400 更提供了量測 Z 軸需求的相對機型，以滿足各行業不同需求的各項量測數據。
U-Type ( NIKON 金相物鏡模組)
新款測量顯微鏡可以搭配一個 TTL 雷射 AF 以或另一新型輔助對焦結構 ，以提供更清晰和更精確的對焦模式，使 Z 軸更簡便提升高精度量測，搭配 NIKON 金相光學模組的放大倍率，更可以利用高倍率觀察，實現明暗視野、偏光、微分干涉的多種觀察方式組合。並利用高倍率物鏡景深短的特性，可計算出部件高低差異的量測數值。
★ 業界最優異的量測顯微鏡。
★ 優異且清晰的光學成像，穩定可靠的載物台精度。
★ 非接觸式 Z 的高度量測。
★ 各種照明方式及設備，因應各種工件的變化性。
★ 支援更大量測行程的載物台 ( For MM-800 系列 )。
★ 搭配工具顯微鏡專用量測軟體可輕鬆完成各項量測工作，提升工作效率。
產品說明
物鏡種類 ( U-Type 金相物鏡模組 / T-Type 單鏡頭模組 )
MM-400 是創新設計的量測型顯微鏡，專為工業測量和圖像分析而設計。於載物台 X、Y 軸安裝精密光學尺，藉由載物台位移，光學尺與讀取頭即可讀取出相對位移的距離，提供跨視野量測的限制，在科技產業不斷日新月異，更高階、更微小化的線路或精密製程中更是不可或缺的量測設備，MM-400 更提供了量測 Z 軸需求的相對機型，以滿足各行業不同需求的各項量測數據。
U-Type ( NIKON 金相物鏡模組)
新款測量顯微鏡可以搭配一個 TTL 雷射 AF 以或另一新型輔助對焦結構 ，以提供更清晰和更精確的對焦模式，使 Z 軸更簡便提升高精度量測，搭配 NIKON 金相光學模組的放大倍率，更可以利用高倍率觀察，實現明暗視野、偏光、微分干涉的多種觀察方式組合。並利用高倍率物鏡景深短的特性，可計算出部件高低差異的量測數值。
